Nagu teisedki mootorid,pesumasinate mootoridillustreerimiseks peab kerele olema kinnitatud nimesilt. Andmesildil on mõned peamised parameetrid, mis näitavad mootori põhiteavet ja näitavad pesumasina tootja mõningaid põhifunktsioone. Kuna aga mootori tüüp ja kasutusvaldkond on teistest mootoritest erinev, on ka tüübisildi sisu erinev.

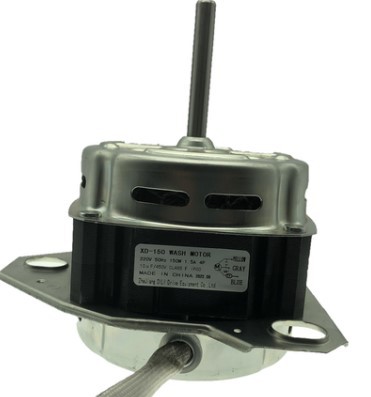

Võtame näiteks täisautomaatse pesumasina mootori, nagu on näidatud joonisel. See on ühefaasiline{1}}asünkroonmootor ja toode sobib pulsaatoriga täisautomaatsetele pesumasinatele. Sellise täisautomaatse pesumasina mootori andmesildile märgitud parameetrid hõlmavad peamiselt toote mudelit, mootoritüüpi, nimipinget, sagedust, väljundvõimsust, nimivoolu, mahtuvust, seeriat, isolatsioonitaset, kaitsetaset, vooluahelat, tootjat, tootmisaega Oota. Loomulikult ei tähenda need parameetrid, mida ei kuvata, et need poleks olulised. Mõned teised mootori andmesildid tähistavad ka selliseid parameetreid nagu kiirus, juhtimine ja töö.
Vaatame lähemalt diagrammil olevale tüübisildile märgitud parameetreid:
1. XD-150. XD tähendab täisautomaatset pesumasina mootorit või kondensaatoriga töötavat asünkroonmootorit pesumasinas pesemiseks ja 150 tähendab 150W. Pesumasinate mootorimudeleid eristatakse tavaliselt mootori tüübi ja väljundvõimsuse kombinatsiooniga. Mõnel juhul, kui YYG on märgitud, tähendab see, et see on pesumasina dehüdratsioonimootor.
2. PESUMOOTTOR. See viitab pesumasina pesumootorile. Üldiselt märkige mootori tüüp ja kasutusvaldkond ning mõnel juhul märkige ka alumiiniumtraadi mähis, et eristada seda vasktraadi mähisest. Mõnel juhul, kui sellel on märge SPIN MOTOR, tähendab see, et see on pesumasina dehüdratsioonimootor.
3. 220V. 220V viitab nimipingele. Kodumajapidamises kasutatavate pesumasinate mootorite väliskaubanduse eksporditellimuste puhul tuleb erilist tähelepanu pöörata mootori nimipinge kohaldamisalale. Meie riik kasutab 220 V pinget, samas kui Euroopa riigid, nagu Ühendkuningriik, Saksamaa ja Prantsusmaa, kasutavad 230 V ning Aasia riigid, nagu India, Indoneesia ja Malaisia. Riik kasutab samuti 230 V pinget ja Jaapan 100 V.
4. 50Hz. 50Hz viitab vahelduvvoolu sagedusele, st sagedusele, millega mootor on ühendatud vahelduvvoolu toiteallikaga, polaarsuse vahetamiseks 50 Hz või 60 Hz impulssidega. Meie riik kasutab 50 Hz, nagu ka sellised riigid nagu Suurbritannia, Saksamaa, Prantsusmaa, India, Indoneesia ja Jaapan, samas kui USA kasutab 60 Hz.
5. 150W. See on mootori väljundvõimsus. Tavaliselt on täisautomaatse pesumasina mootori väljundvõimsus vahemikus 70 W kuni 240 W, poolautomaatse pesumasina pesumootori väljundvõimsus on vahemikus 60 W kuni 220 W ja poolautomaatse pesumasina dehüdratsioonimootori võimsus on 30 W. vahemikku 90W.
6. 1.5A. See on mootori nimivool. Nimivool viitab voolule, mis töötab nimivõimsusel ja nimipingel. Tavaolukorras on täisautomaatse pesumasina mootori nimivool vahemikus 0,75A±15% kuni 1,9W±15% ja poolautomaatse pesumasina nimivool on vahemikus 0,75A±15% kuni 1,9W±15%. Dehüdratsioonimootori nimivool on vahemikus 0,55A±15% kuni 0,95W±15%.
7. 4P. See on mootori astmete arv, mis on määratud pooluste paaride arvu järgi. Iga mootori poolide komplekt genereerib paari N ja S magnetpoolust, magnetpooluste paar on 2P ja kaks magnetpooluste paari on 4P. Üldiselt on nii täisautomaatsed pesumasinate mootorid kui ka pool{6}}automaatsed pesumasinate mootorid 4P.
8. 10μF/450 V. Nimesildil on loetletud maksimaalse võimsusteguri korrigeerimise kondensaatori suurus, 10 μF on mahtuvus ja 450 V on vastupidavuspinge väärtus, st maksimaalne pinge, mida kondensaator suudab laadida. Kui vastupidavuspinge väärtus on suurem kui vastupidavuspinge väärtus, võib see kahjustada mootorit või teisi komponente. Asünkroonmootorid töötavad kondensaatorite abil, et luua võimsust ja faasinihke siinuslaineid magnetvälja pööramiseks.
9. KLASS F. See viitab isolatsiooniklassile, mis on tavaliselt tähetähis, sealhulgas "A", "B" või "F", olenevalt mootori mähises kasutatava isolatsioonimaterjali võimest taluda etteantud töötemperatuuri, st ümbritseva õhu temperatuuri pluss temperatuuri tõusu. B-klassi isolatsioonimaterjalid taluvad üldiselt 130-kraadist töötemperatuuri ja F-klassi isolatsioonimaterjalid 155-kraadist.
10. MADE IN HIINA. Kuna tegemist on väliskaubanduse eksporditellimusega, näitab see, et see on valmistatud Hiinas. Üldjuhul siseriikliku müügi puhul seda märki nimesildil ei ole.
11. 2022.08. See on mootori tootmisaeg. Üldiselt, välja arvatud kiireloomulised tellimused, on pesumasinate mootorite väliskaubanduse eksporditellimustel tootmis- ja tarnetsükli protsess, mistõttu on välismaistel ostjatel soovitatav tellimused ette vormistada, varakult esitada, varakult toota ja tarnida varakult, et mitte hilineda.
12. Juhtmed kõige paremas servas. Ülaltoodud elektriskeemil on KOLLANE, HALL ja SININE, st kolm värvi kollast, halli ja sinist. Traadi värv ei ole piiratud ülaltoodud kolme värviga. Traadi värv näitab, milline juhe kuulub pingestatud juhtmesse, nulljuhtmesse ja maandusjuhtmesse. Tegelikult puudub selge regulatsioon. Pesumasina tootjal on standard ja seda saab ühendada ainult elektriskeemi järgi.
13. Ettevõtte nimi. See viitab mootori tootja ingliskeelsele nimele, mis on märgitud ainult väliskaubanduse eksporditellimusel. Üldjuhul on kodumaise müügi puhul märgitud ainult Hiina nimi.
