Hulgimüügi 12v harjavaba mootori tutvustus
BLDCM on tüüpiline mehhatroonikatoode, mis koosneb mootori kerest ja juhist. Kuna BLDCM-i käitatakse automaatse juhtimisega, ei lisa see rootorile täiendavat käivitusmähist nagu sünkroonmootor, mis käivitatakse suure koormuse korral sageduse muundamise ja kiiruse reguleerimise ajal, ega tekita võnkumisi ja on sammudeta, kui koormus järsult muutub. Praegu on väikese ja keskmise mahutavusega BLDCM püsimagnet valmistatud Nd-Fe-B-st, millel on kõrge magnetiline energia. Seetõttu on haruldaste muldmetallide püsimagnetite BLDCM maht väiksem kui sama võimsusega kolmefaasiliste asünkroonsete mootorite maht.

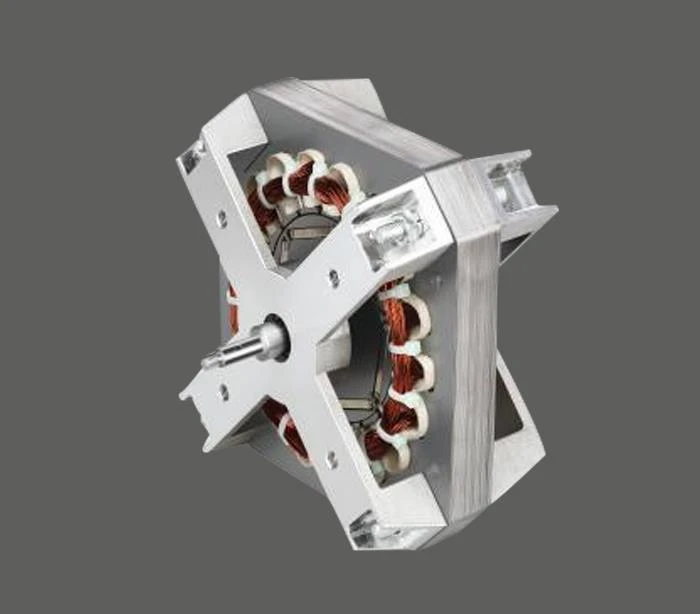

Mootori staatori mähis on enamasti valmistatud kolmefaasilisest sümmeetrilisest täheühendusest, mis on väga sarnane kolmefaasilise asünkroonmootoriga. Mootori rootori polaarsuse tuvastamiseks on mootorisse paigaldatud positsiooniandur. Juht koosneb jõuelektroonikaseadmetest ja integraallülitustest. Selle funktsioon on vastu võtta mootori käivitus-, seiskamis- ja pidurisignaale, et juhtida mootori käivitumist, seiskamist ja pidurdamist; positsioonianduri signaalide vastuvõtmiseks ning edasisuuna- ja tagasisuunasignaalide saamiseks, et juhtida muunduri silla iga toitetoru sisse lülitumist pideva pöördemomendi genereerimiseks; pöörlemiskiiruse juhtimiseks ja reguleerimiseks kiiruse juhtimise ja tagasiside tagasiside signaalide vastuvõtmiseks; pakkuda kaitset ja kuvamist jne.
